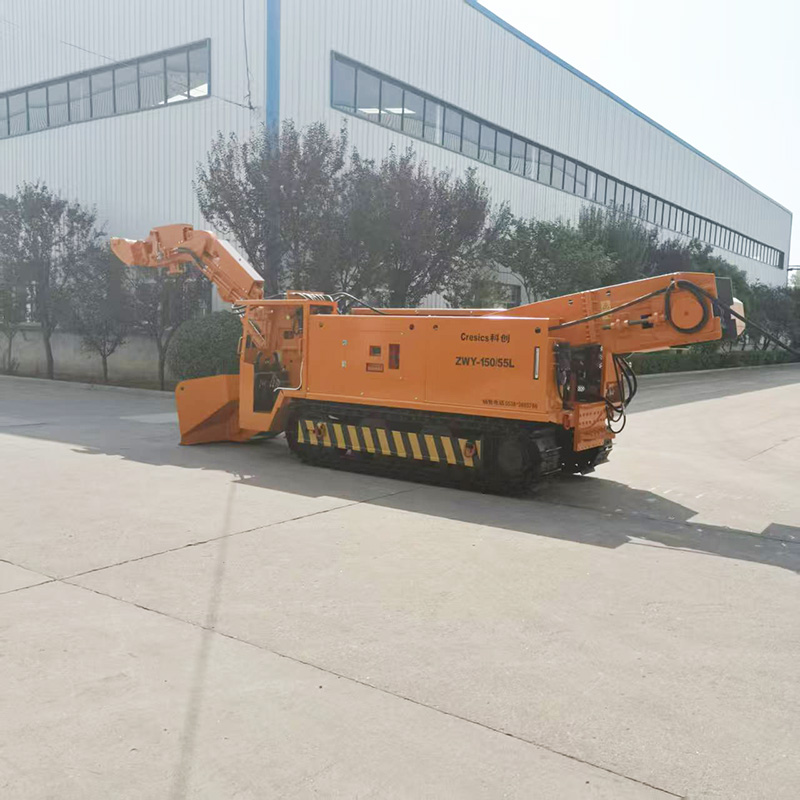

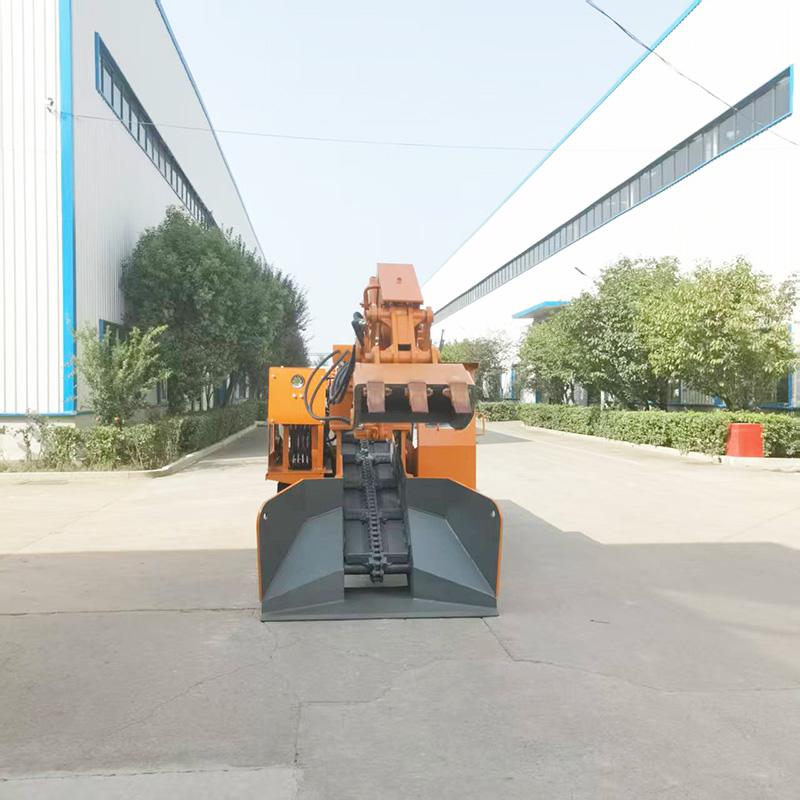

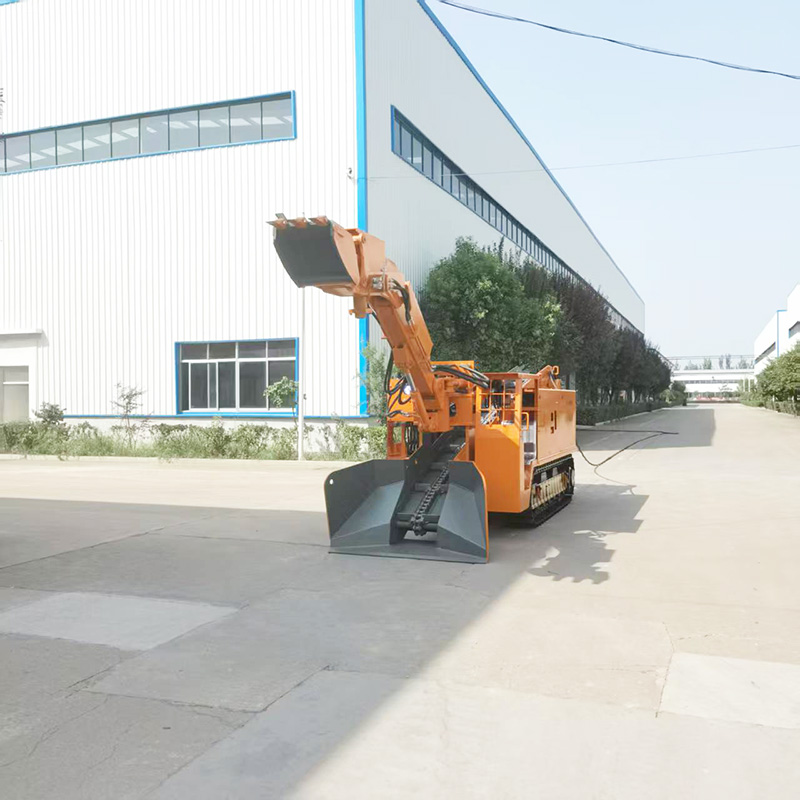

รถตักดินขุดอุโมงค์
1. รูปแบบใหม่ของการทำงานที่มีประสิทธิภาพ
การออกแบบแบบบูรณาการของการกำจัดตะกรัน การโหลด การวางท่อ และการโหลดถูกนำมาใช้เพื่อลดเวลาในการเปลี่ยนอุปกรณ์ ความสามารถในการโหลดหินแบบเต็มหน้าตัดช่วยให้ครอบคลุมพื้นผิวการทำงานได้เต็มที่ ขจัดมุมอับ ลดการแทรกแซงด้วยมือ และปรับปรุงความเร็วในการทำงาน
2. แผนการขยายแบบโมดูลาร์
สามารถติดตั้งกับโมดูลบด, ดรัมสายเคเบิล, ระบบสายพานลำเลียง ฯลฯ ได้ มาพร้อมระบบเปลี่ยนเครื่องมืออย่างรวดเร็ว และสามารถเปลี่ยนเครื่องมือได้ภายใน 5 นาที สามารถปรับความสูง ความกว้าง และความกว้างของตัวรถได้ ระดับความลาดชันปกติอยู่ที่ ±20° และระดับความลาดชันมากอยู่ที่ ±30°
3. การออกแบบที่กะทัดรัด สามารถปรับให้เข้ากับสภาพภูมิประเทศได้และใช้งานได้อย่างปลอดภัย
รถตักล้อยางรุ่นนี้ใช้โครงสร้างที่มีแรงดันพื้นดินต่ำ ทนทานต่อสภาพภูมิประเทศที่ซับซ้อน เช่น โคลนและทรายที่ร่วน มีให้เลือกหลายรุ่น เหมาะสำหรับการใช้งานในอุโมงค์ขนาดเล็กและตอบสนองความต้องการของพื้นที่ขนาดเล็ก ระบบตรวจสอบโหลดแบบเรียลไทม์ช่วยป้องกันความเสียหายจากการรับน้ำหนักเกินและช่วยให้มั่นใจได้ถึงความปลอดภัยในการทำงาน ระบบควบคุมวาล์วนำร่องช่วยให้การทำงานราบรื่นและประสานงานกันได้ดี ช่วยลดความเมื่อยล้า ระบบไฮดรอลิกมีความน่าเชื่อถือสูง การบำรุงรักษาที่สะดวกและมีประสิทธิภาพ
เครื่องขูดตะกรันเป็นอุปกรณ์คุณภาพสูงสำหรับการทำเหมืองอย่างต่อเนื่องและมีประสิทธิภาพ สามารถทดแทนเครื่องตักหินแบบคราดและอุปกรณ์ตักตะกรันแนวตั้งเดิมได้อย่างราบรื่น ตอบสนองความต้องการในการก่อสร้างตักตะกรันในพื้นที่หน้าตัดอุโมงค์ขนาดเล็กได้อย่างครบถ้วน เครื่องขูดตะกรันนี้รองรับการขุดและตักตะกรันในส่วนต่างๆ ของปล่องเหมือง เพลา และอุโมงค์เอียง นอกจากนี้ยังนิยมใช้ในการขุดและตักแร่ เช่น แร่ฟอสเฟต แร่เหล็ก และแร่แมงกานีส นอกจากนี้ยังใช้กันอย่างแพร่หลายในโครงการขุดอุโมงค์ เช่น อุโมงค์รถไฟ อุโมงค์ทางหลวง และโครงการอุโมงค์เบี่ยงทาง
เครื่องขูดตะกรันติดตั้งระบบคลานไฮดรอลิกเต็มรูปแบบ และใช้ชุดแบคโฮเฉพาะทางเพื่อดำเนินการขูดหินให้เสร็จสมบูรณ์ หลังจากวัสดุเข้าสู่ช่องทางลำเลียงของเครื่องขูดส่วนกลางแล้ว จะถูกลำเลียงจากด้านหน้าไปยังอุปกรณ์รับวัสดุด้านหลังด้วยกลไกลำเลียงแบบต่อเนื่องของเครื่องขูด ขณะเดียวกัน ถังตักยังสามารถใช้ทำความสะอาดพื้นผิวงานได้ กลไกการเคลื่อนที่แบบคลานขับเคลื่อนด้วยมอเตอร์ไฮดรอลิกมีกำลังสูง ความสามารถในการไต่ระดับที่ดี และความคล่องตัวสูง สามารถทำงานได้อย่างเสถียรในอุโมงค์เปียกที่มีน้ำขัง

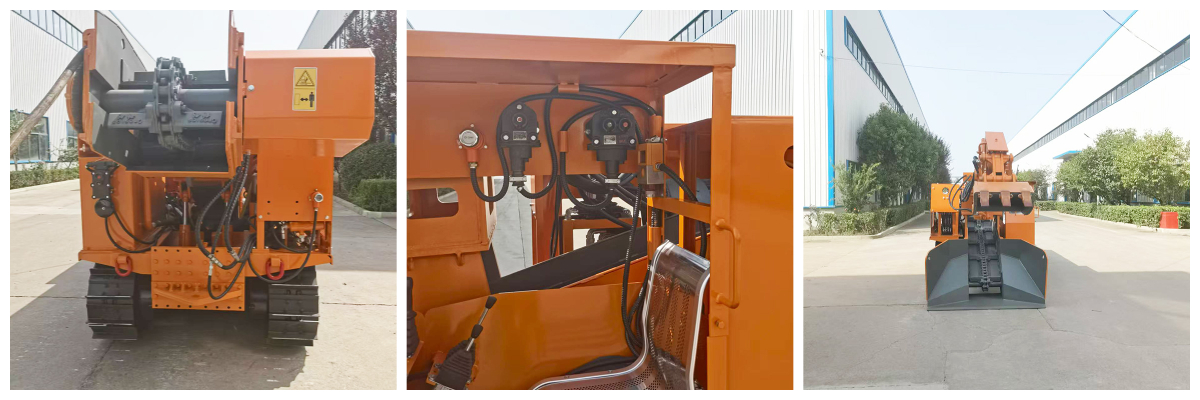

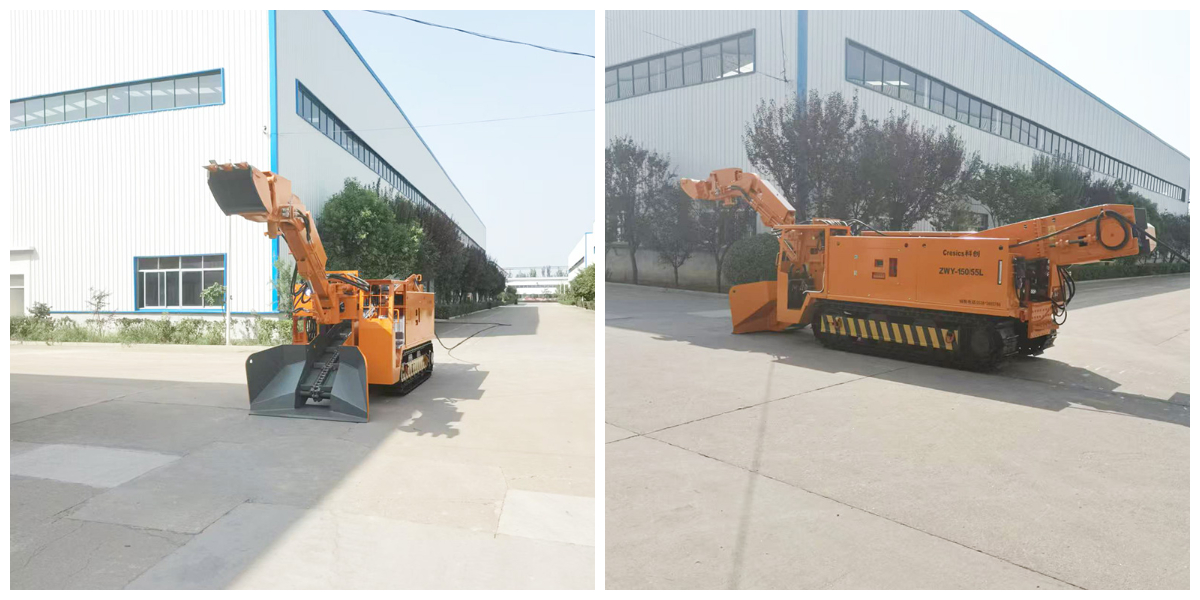

รายละเอียดสินค้า
พารามิเตอร์
รายการ |
ซไว-80/30 ลิตร |
แซดวาย-80/37ลิตร |
แซดวาย-80/45 ลิตร |
ซไว-100/45 ลิตร |
ซไว-120/65 ลิตร |
แซดวาย-150/55ลิตร |
ซไว-180/75 ลิตร |
ซไว-220/75 ลิตร |
|
พารามิเตอร์ทางเทคนิคหลัก |
|||||||||
ขนาดพื้นที่ใช้งาน (กว้าง × สูง) ม. |
3.2×2.2 |
3.5×2.5 |
4×2.5 |
4.8×3.2 |
5.4×4.0 |
5.8×4.5 |
6.2×5 |
7.5×5.5 |
|
ความกว้างแกนที่ใช้ได้* |
(-16° ~ +16°) |
(-20° ~ +20°) |
(-32° ถึง +32°) |
||||||
ความจุในการรับน้ำหนัก m³/ชม. |
80 |
100 |
120 |
150 |
180 |
220 |
|||
โหมดควบคุม |
ระบบควบคุมนำร่องไฮดรอลิก |
||||||||
กำลังมอเตอร์หลัก KW |
30 |
37 |
45 |
55 |
75 |
||||
ความกว้างในการขุด มม |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
ระยะขุด มม |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
ระยะเจาะสูง มม |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
ความลึกในการขุด มม. |
400 |
500 |
800 |
990 |
1050 |
||||
ความสูงในการขนถ่าย (ปรับได้) มม. |
1200 |
1450 |
2000 |
||||||
ระยะการขนถ่าย (ปรับได้) มม. |
1150 |
||||||||
มุมการหมุนสูงสุด* |
±36° |
±45° |
±55° |
||||||
ขนาดวัสดุขนส่งสูงสุด (มม.) |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
โครงสร้างบูม |
บูมเดี่ยว |
บูมเดี่ยว (หรือบูมคู่) |
ดับเบิ้ลบูม |
||||||
ความเร็วในการยก m/นาที |
44 |
||||||||
เกจวัดราง (ปรับได้) มม. |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
ความเร็วการเดินทาง ม./วินาที |
0.5 |
||||||||
ระยะห่างจากพื้นดิน มม |
300 |
||||||||
รัศมีวงเลี้ยวต่ำสุด m |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
แรงดันดิน MPa |
≤ 0.1 |
||||||||
แรงดันการทำงานที่กำหนด MPa |
23 |
||||||||
สูงสุด ขนาดถัง |
ความยาว มม |
3350 |
4200 |
||||||
ความกว้าง มม |
850 |
900 |
1000 |
1100 |
1200 |
||||
ความสูง มม |
1200 |
1400 |
1500 |
1650 |
|||||
น้ำหนักถังสูงสุด (กก.) |
2300 |
3000 |
3500 |
||||||
ขนาดรวมสูงสุด (ขณะใช้งาน) |
ความยาว มม |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
ความกว้าง มม |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
ความสูง มม |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
น้ำหนักเครื่อง กก |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
