ราคาเครื่องตักดิน
1. จัดส่งโดยตรงจากผู้ผลิตดั้งเดิม ประหยัดค่าใช้จ่ายได้อย่างดีเยี่ยม
2. พัฒนาและออกแบบโดยอิสระ เหมาะสำหรับสภาพการทำงานต่างๆ ในเหมืองแร่
3. มีความสามารถในการควบคุมต้นทุนได้อย่างมีประสิทธิภาพ โดยเสนอราคาที่ตรงตามข้อกำหนดการจัดซื้อจัดจ้างระดับสากล

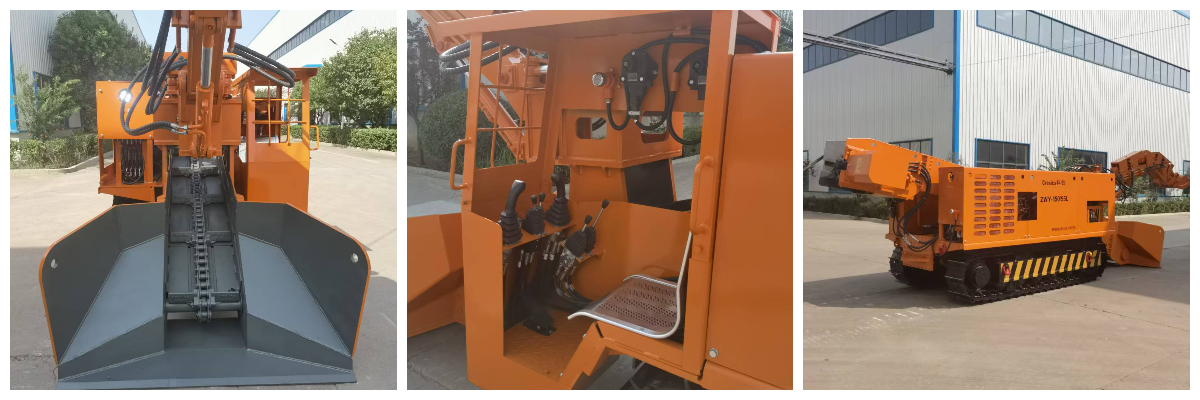

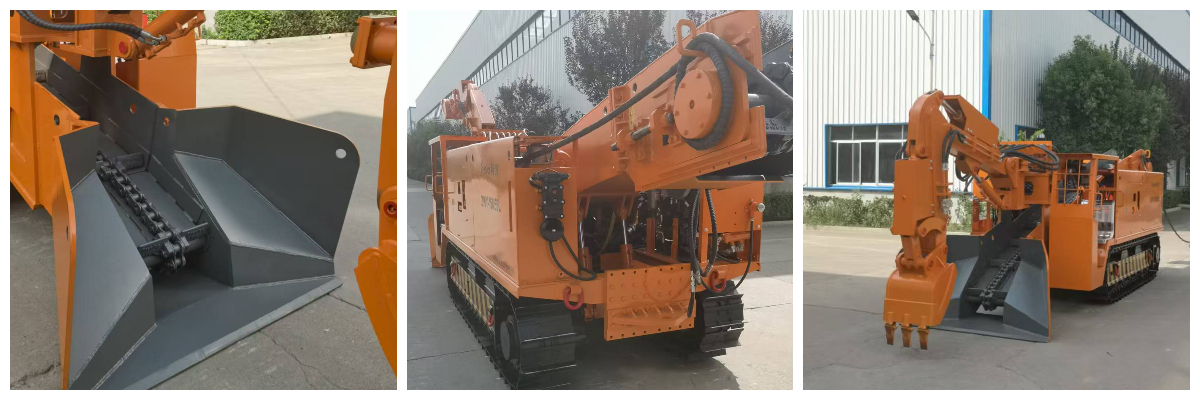

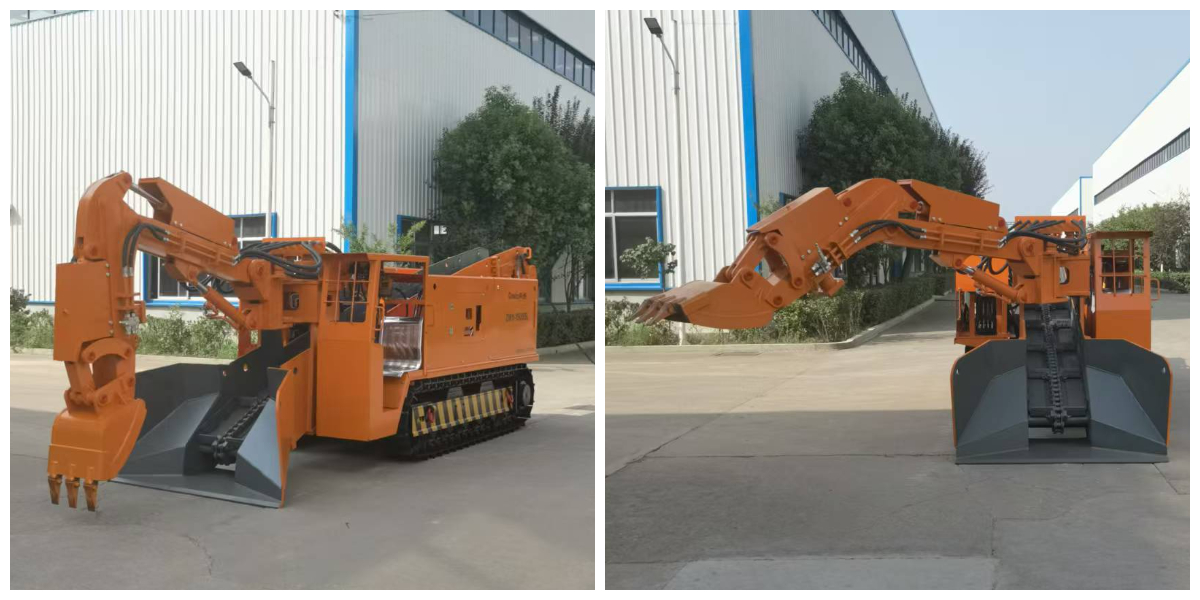

องค์ประกอบโครงสร้าง
รถตักดินประกอบด้วยระบบแขนยก ระบบรางลำเลียง ชุดขับเคลื่อนตีนตะขาบ ระบบไฮดรอลิก ระบบไฟฟ้า และส่วนประกอบอื่นๆ เป็นหลัก
★ระบบแขนยก: เป็นส่วนประกอบหลักในการควบคุมการยก การลดระดับ และการหมุนของบุ้งกี๋ ซึ่งเป็นตัวกำหนดประสิทธิภาพการตักและขนถ่ายวัสดุของรถตักดินโดยตรง
★กลไกรางลำเลียง ：มีหน้าที่ลำเลียงตะกรันที่ตักแล้วไปยังรถขนส่งอย่างรวดเร็ว เพื่อให้การทำงานขนย้ายตะกรันเป็นไปอย่างต่อเนื่องและราบรื่น
★ชุดขับเคลื่อนตีนตะขาบ: แตกต่างจากกลไกตีนตะขาบทั่วไป ชุดขับเคลื่อนตีนตะขาบเป็นส่วนประกอบการเคลื่อนที่แบบบูรณาการ ซึ่งรวมถึงตีนตะขาบ ตัวถัง ล้อขับเคลื่อน ลูกกลิ้งรองรับ และชิ้นส่วนอื่นๆ โดยมีข้อดีคือการยึดเกาะพื้นแข็งแรง ประสิทธิภาพในการลดแรงสั่นสะเทือน และความสามารถในการปรับตัวเข้ากับสภาพถนนที่ซับซ้อน
★ระบบไฮดรอลิก: ระบบไฮดรอลิกของรถตักดินทำหน้าที่เป็นแกนหลักของกำลัง ทำให้เครื่องจักรทำงานได้อย่างราบรื่นและมีกำลังรับน้ำหนักสูง มีเสถียรภาพแรงดันสูง ใช้พลังงานต่ำ ทนต่อแรงกระแทก และบำรุงรักษาง่าย
★ระบบไฟฟ้า: ระบบไฟฟ้าเป็นหัวใจหลักในการควบคุมของรถตักดิน ทำหน้าที่ประสานงานการทำงานของทุกส่วนประกอบ และรับประกันการควบคุมอุปกรณ์ที่ปลอดภัยและแม่นยำ
★ส่วนประกอบอื่นๆ: ส่วนประกอบอื่นๆ ได้แก่ บุ้งกี๋ ที่ขูด ฝาครอบป้องกัน แผงควบคุมการทำงาน และชิ้นส่วนเสริมที่สำคัญอื่นๆ ซึ่งช่วยให้การทำงานของรถตักดินเป็นไปอย่างสมบูรณ์และเชื่อถือได้
คำอธิบายโมเดล
รถตักดิน: ZWY-100/45L
Z：ประเภทผลิตภัณฑ์: รถตักดินสำหรับเหมืองถ่านหิน
W: คุณสมบัติหลักของผลิตภัณฑ์: ประเภทการขุด
Y: คุณสมบัติรองของผลิตภัณฑ์: โหมดการขับเคลื่อน (ไฮดรอลิก: Y, ไฟฟ้า: D)
100: ความจุในการขนถ่าย: 100 m³/h
45: กำลังไฟฟ้าติดตั้ง: 45 กิโลวัตต์
L: คุณสมบัติเพิ่มเติม: ประเภทการเดินทาง (ล้อราง: G, ตีนตะขาบ: L, ยาง: T)
พารามิเตอร์
รายการ |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
พารามิเตอร์ทางเทคนิคหลัก |
|||||||||
ส่วนที่ใช้งานได้ (ความกว้าง × ความสูง) เมตร |
3.2×2.2 |
3.5×2.5 |
4×2.5 |
4.8×3.2 |
5.4×4.0 |
5.8×4.5 |
6.2×5 |
7.5×5.5 |
|
ความกว้างแกนที่ใช้งานได้* |
(-16° ~ +16°) |
(-20° ถึง +20°) |
( -32° ~ +32°) |
||||||
ความจุในการรับน้ำหนัก m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
โหมดควบคุม |
ระบบควบคุมนำร่องไฮดรอลิก |
||||||||
กำลังมอเตอร์หลัก (กิโลวัตต์) |
30 |
37 |
45 |
55 |
75 |
||||
ความกว้างในการขุด มม |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
ระยะขุด มม |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
ระยะเจาะสูง มม |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
ความลึกในการขุด (มม.) |
400 |
500 |
800 |
990 |
1050 |
||||
ความสูงในการขนถ่าย (ปรับได้) มม. |
1200 |
1450 |
2000 |
||||||
ระยะการขนถ่าย (ปรับได้) มม. |
1150 |
||||||||
มุมการหมุนสูงสุด* |
±36° |
±45° |
±55° |
||||||
ขนาดวัสดุขนส่งสูงสุด (มม.) |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
โครงสร้างบูม |
บูมเดี่ยว |
บูมเดี่ยว (หรือบูมคู่) |
ดับเบิ้ลบูม |
||||||
ความเร็วในการยก (เมตร/นาที) |
44 |
||||||||
ระยะห่างราง (ปรับได้) มม. |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
ความเร็วในการเดินทาง (เมตร/วินาที) |
0.5 |
||||||||
ระยะห่างจากพื้นดิน มม |
300 |
||||||||
รัศมีวงเลี้ยวขั้นต่ำ (เมตร) |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
แรงดันดิน MPa |
≤ 0.1 |
||||||||
แรงดันใช้งานที่กำหนด (MPa) |
23 |
||||||||
สูงสุด ขนาดถัง |
ความยาว มม |
3350 |
4200 |
||||||
ความกว้าง มม |
850 |
900 |
1000 |
1100 |
1200 |
||||
ความสูง มม |
1200 |
1400 |
1500 |
1650 |
|||||
น้ำหนักสูงสุดของบุ้งกี๋ (กก.) |
2300 |
3000 |
3500 |
||||||
ขนาดโดยรวมสูงสุด (ขณะใช้งาน) |
ความยาว มม |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
ความกว้าง มม |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
ความสูง มม |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
น้ำหนักเครื่อง กก |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
รายการอะไหล่ทั่วไปโดยละเอียด
1. ฟันตัก: เราจัดหาฟันตักที่มีความทนทานต่อการสึกหรอสูงสำหรับรถตักดินในเหมืองถ่านหินรุ่น ZWY-100/45L ซึ่งมีอายุการใช้งานยาวนาน
2. ใบกวาด: ชิ้นส่วนอะไหล่สำคัญสำหรับกลไกรางลำเลียง ช่วยให้การลำเลียงตะกรันจากเหมืองเป็นไปอย่างราบรื่น
3. เพลาพิน: ชิ้นส่วนเชื่อมต่อหลักสำหรับระบบบูม ชุดขับเคลื่อนตีนตะขาบ ตัวขูด และส่วนประกอบอื่นๆ ของรถตักดิน
4. ตัวกรอง: โดยหลักแล้วคือตัวกรองไฮดรอลิกสำหรับระบบไฮดรอลิก ซึ่งเป็นชิ้นส่วนป้องกันที่สำคัญของระบบไฮดรอลิก
5. วาล์วกลับทิศทาง: ทำหน้าที่ควบคุมทิศทางการไหลของน้ำมันไฮดรอลิก และกำหนดความแม่นยำในการทำงานของระบบบูมและรางลำเลียง
6. กระบอกไฮดรอลิก: ทำหน้าที่ให้กำลังในการยกบูม การพลิกรางลำเลียง และการเคลื่อนไหวอื่นๆ
7. ท่อส่งน้ำมันแรงดันสูง: เป็นส่วนประกอบสำคัญในการส่งน้ำมันไฮดรอลิกของระบบไฮดรอลิก เหมาะสำหรับสภาพการทำงานไฮดรอลิกแรงดันสูงใต้ดิน
เงื่อนไขที่ใช้บังคับ
เหมาะสำหรับใช้งานในสภาพแวดล้อมเหมืองถ่านหินใต้ดินที่มีก๊าซมีเทนและก๊าซไวไฟ
ระดับความสูงไม่เกิน 1,000 เมตร
อุณหภูมิแวดล้อม: -5 ถึง +40℃
ความชื้นสัมพัทธ์ของอากาศโดยรอบ: ไม่เกิน 95% (ที่อุณหภูมิ +25℃)
เหมาะสำหรับใช้ในบริเวณที่ไม่มีน้ำหยด
