Máy xúc lật hiệu quả
1. Các hoạt động tích hợp thông minh
2. Thay trang phục nhanh chóng
3. Thích ứng đa mô hình, chuyên gia vận hành không gian nhỏ
4. Có nhiều mẫu mã khác nhau, hỗ trợ kích thước tùy chỉnh.
Chi tiết sản phẩm

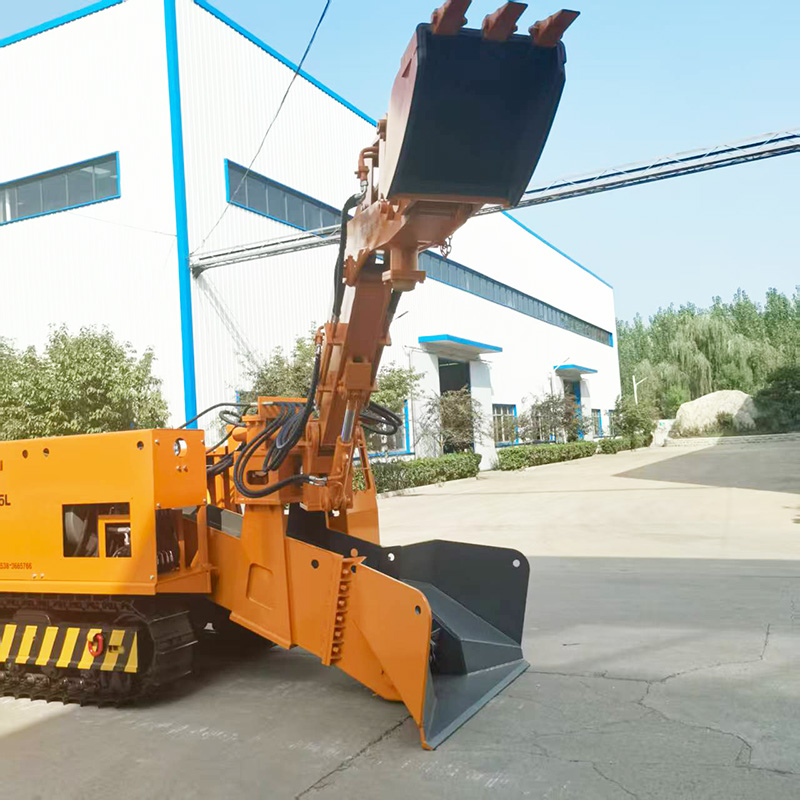

Máy xúc lật hiệu quả chủ yếu bao gồm hệ thống cần cẩu, cơ cấu máng băng tải, cụm di chuyển bánh xích, hệ thống thủy lực và hệ thống điện.

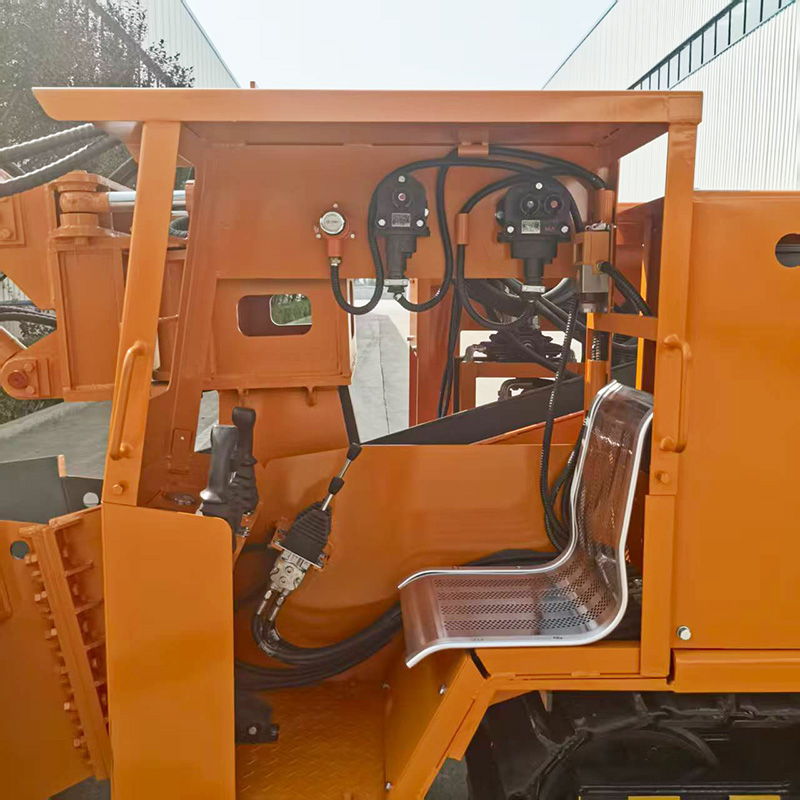

1. Buồng lái:
Cabin của máy xúc lật Efficient Mucking Loader có thiết kế tiện dụng và được trang bị mái che bảo vệ giúp ngăn ngừa hiệu quả các vật rơi. Tất cả các bảng điều khiển vận hành được bố trí hợp lý với màn hình hiển thị rõ ràng, giúp tăng cường cả sự tiện lợi khi vận hành và an toàn lao động.
2. Băng tải cào:
Máng băng tải cào là bộ phận vận chuyển của máy xúc, chịu trách nhiệm vận chuyển quặng, vật liệu khoáng, bùn, đất và đá được cần cẩu xúc đưa vào máng đến các thiết bị vận chuyển dưới lòng đất như băng tải và xe vận chuyển trong mỏ. Nó bao gồm một máng băng tải, một cụm cào, một bánh răng bị dẫn động, một bánh răng chủ động, một động cơ vận chuyển xỉ, một xích và các bộ phận khác. Việc điều khiển sự mở rộng và thu hồi của xi lanh dầu nâng máng cho phép nâng và hạ máng băng tải để đáp ứng các yêu cầu làm việc hoặc di chuyển tương ứng.
3. Cơ chế di chuyển:
Máy này sử dụng trực tiếp hệ thống bánh xích kết hợp tiêu chuẩn của máy xúc thủy lực. Bánh xích được làm bằng thép hợp kim cường độ cao, có độ bền kết cấu cao và khả năng chống mài mòn tuyệt vời, có thể thích ứng với nhiều điều kiện làm việc phức tạp như đất bùn, đất mềm và đất ẩm ướt. Hai bánh xích được dẫn động bởi hai động cơ thủy lực riêng biệt, được gắn ở phía sau khung bánh xích để dễ bảo trì và sửa chữa.
Thông số
Mục |
ZWY-80/30L |
ZWY-80/37L |
ZWY-80/45L |
ZWY-100/45L |
ZWY-120/65L |
ZWY-150/55L |
ZWY-180/75L |
ZWY-220/75L |
|
Thông số kỹ thuật chính |
|||||||||
Phần áp dụng (Chiều rộng × Chiều cao) m |
3,2×2,2 |
3,5×2,5 |
4×2,5 |
4,8×3,2 |
5,4×4,0 |
5,8×4,5 |
6,2×5 |
7,5×5,5 |
|
Chiều rộng trục áp dụng* |
(-16° ~ +16°) |
(-20° ~ +20°) |
( -32° ~ +32°) |
||||||
Công suất tải m³/h |
80 |
100 |
120 |
150 |
180 |
220 |
|||
Chế độ điều khiển |
Điều khiển thí điểm thủy lực |
||||||||
Công suất động cơ chính (KW) |
30 |
37 |
45 |
55 |
75 |
||||
Chiều rộng đào (mm) |
3200 |
3500 |
4000 |
4600 |
5400 |
5800 |
6200 |
7000 |
|
Khoảng cách đào (mm) |
1500 |
1600 |
1800 |
2150 |
2500 |
3300 |
|||
Chiều cao đào (mm) |
1800 |
2200 |
3000 |
3500 |
3800 |
4000 |
4300 |
||
Độ sâu đào (mm) |
400 |
500 |
800 |
990 |
1050 |
||||
Chiều cao dỡ hàng (có thể điều chỉnh) mm |
1200 |
1450 |
2000 |
||||||
Khoảng cách dỡ hàng (có thể điều chỉnh) mm |
1150 |
||||||||
Góc quay tối đa* |
±36° |
±45° |
±55° |
||||||
Kích thước vật liệu vận chuyển tối đa (mm) |
< φ500 |
< φ580 |
< φ625 |
< φ780 |
|||||
Cấu trúc bùng nổ |
Bùng nổ đơn |
Cần trục đơn (hoặc cần trục đôi) |
Bùng nổ đôi |
||||||
Tốc độ nâng hạ (m/phút) |
44 |
||||||||
Khổ ray (có thể điều chỉnh) mm |
890 |
890 |
900 |
1110 |
1190 |
1400 |
|||
Tốc độ di chuyển (m/s) |
0.5 |
||||||||
Khoảng sáng gầm xe (mm) |
300 |
||||||||
Bán kính quay tối thiểu (m) |
≥ 5 |
≥ 7 |
≥ 8 |
||||||
Áp lực đất MPa |
≤ 0,1 |
||||||||
Áp suất làm việc định mức (MPa) |
23 |
||||||||
Kích thước xô tối đa |
Chiều dài mm |
3350 |
4200 |
||||||
Chiều rộng mm |
850 |
900 |
1000 |
1100 |
1200 |
||||
Chiều cao mm |
1200 |
1400 |
1500 |
1650 |
|||||
Trọng lượng tối đa của gầu (kg) |
2300 |
3000 |
3500 |
||||||
Kích thước tổng thể tối đa (khi làm việc) |
Chiều dài mm |
6000 |
6500 |
6800 |
7000 |
7500 |
8800 |
||
Chiều rộng mm |
1750 |
1800 |
2200 |
2350 |
2640 |
||||
Chiều cao mm |
1750 |
1750 |
1800 |
2900 |
3250 |
3600 |
3800 |
4200 |
|
Trọng lượng máy Kg |
7600 |
8000 |
8200 |
11200 |
13800 |
15200 |
17800 |
20000 |
|
Điều kiện hoạt động
1. Hệ số độ cứng ProtodyakonovfĐộ cứng của đá là ≤12, kích thước cục đá là ≤500 mm và mật độ khối rời là ≤1,8 t/m³.
2. Độ cao ≤1000 m.Cần có thiết kế đặc biệtThích hợp cho môi trường cao nguyên ở độ cao trên 1000 m.
3. Nhiệt độ môi trường xung quanh mặt đường dao động từ -5℃ đến +40℃, với độ ẩm tương đối tối đa ≤90% (ở 25℃).
4. Sai lệch điện áp cực đại là ±5%, và sai lệch tần số AC cực đại là ±1%.
5. Độ dốc của đường là 25°.Thiết kế đặc biệt hoặc các biện pháp cần thiết sẽ được áp dụngDùng để vận hành trong đường hầm có độ dốc vượt quá 25°.
6. Hàm lượng bụi than và khí metan dễ cháy nổ xung quanh máy xúc trong quá trình vận hành phải tuân thủ hàm lượng an toàn được quy định trong...Quy định an toàn mỏ than.
Vận chuyển và lưu trữ
1. Nâng hạ và vận chuyển tại nhà máy
Máy xúc lật đổ ngang được vận chuyển bằng đường bộ. Máy có thể được cẩu trực tiếp lên rơ moóc bằng cần cẩu hoặc cần cẩu di động trên cao. Phải đặt các thanh đỡ hình tam giác dưới lốp trước và lốp sau, và lốp của máy xúc lật phải được buộc chặt vào các vị trí thích hợp trên rơ moóc bằng dây thừng. Máy xúc lật phải được đặt nằm ngang và buộc chắc chắn trước khi vận chuyển đến nhà máy.
2. Nâng hạ và vận chuyển lên khu vực khai thác mỏ, lắp đặt dưới lòng đất và các biện pháp phòng ngừa
Tùy thuộc vào điều kiện cửa mỏ, máy xúc có thể trực tiếp đi vào khu vực khai thác thông qua giếng nghiêng; đối với giếng thẳng đứng, máy xúc phải được tháo rời và vận chuyển vào mỏ theo từng bộ phận.
3. Yêu cầu lưu trữ
Máy xúc lật phải được bảo quản ở nơi có trang bị hệ thống che mưa và che nắng. Nếu bảo quản quá sáu tháng, cần phải tiến hành lại quá trình xử lý chống gỉ.
